行業:IC探針及精密pin針
問題:精密IC探針電鍍解決方案

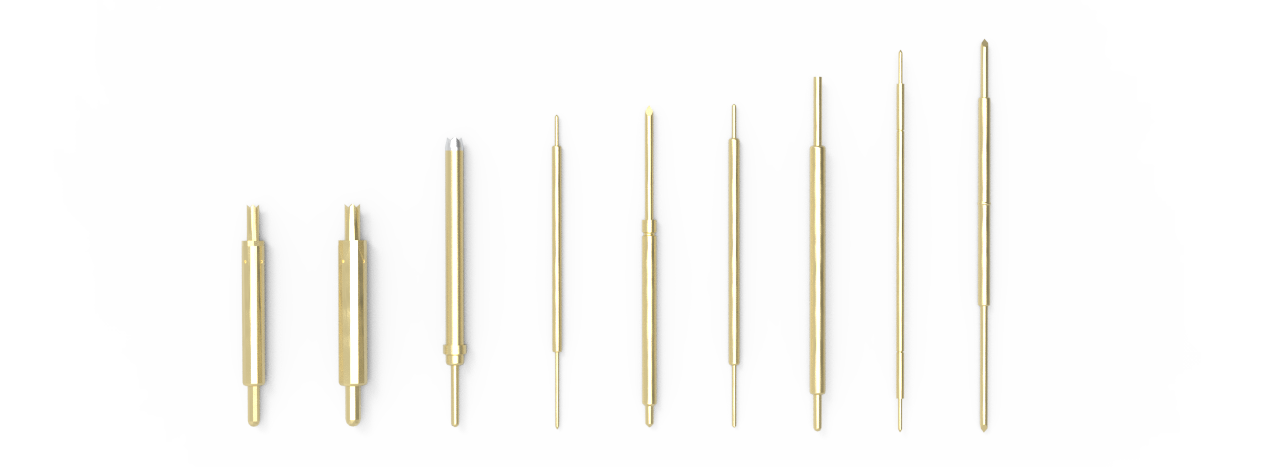

探針是一種用于測試和測量的高端精密型的電子五金元器件,主要應用于電子、半導體等領域的測試和連接。它相當于一個媒介,在測試時可用探針的頭部去接觸待測物,另一端則用來傳導信號、進行電流傳輸。探針根據功能和場景不同分為半導體高頻針、ICT測試針/套、大電流針、線束針、彈片針、開爾文針、射頻針、充電針等。?這些探針表面需要電鍍加工,電鍍不僅能提升其產線測試性能,還能增加使用壽命。
HYP弘裕電鍍針對IC探針電鍍加工方案
IC探針電鍍鍍層選擇
1、大多數探針采用鍍鎳和鍍金工藝,鎳一般采用40~80μ,金層保證在20μ以上(管有時也采用10μ),一般會選用30、60、80、120、150μ這幾個規格的膜厚要求;
2、特殊應用場景選用鎳+鈀(或鈀鎳),鎳一般采用40~80μ,鈀層一般選用40、60、80μ以上,鈀鎳一般會選用40μ,還有部分選用鉑40μ,還有部分要求比較高的會選用先鍍鎳(40~80μ),然后鍍金(10、20、30、40μ),外層再鍍鉑40μ。
3、無磁要求時會選用銅錫鋅+金,銅錫鋅一般采用40~80μ,金層保證在20μ以上,一般會選用50~120μ;
HYP探針電鍍能力

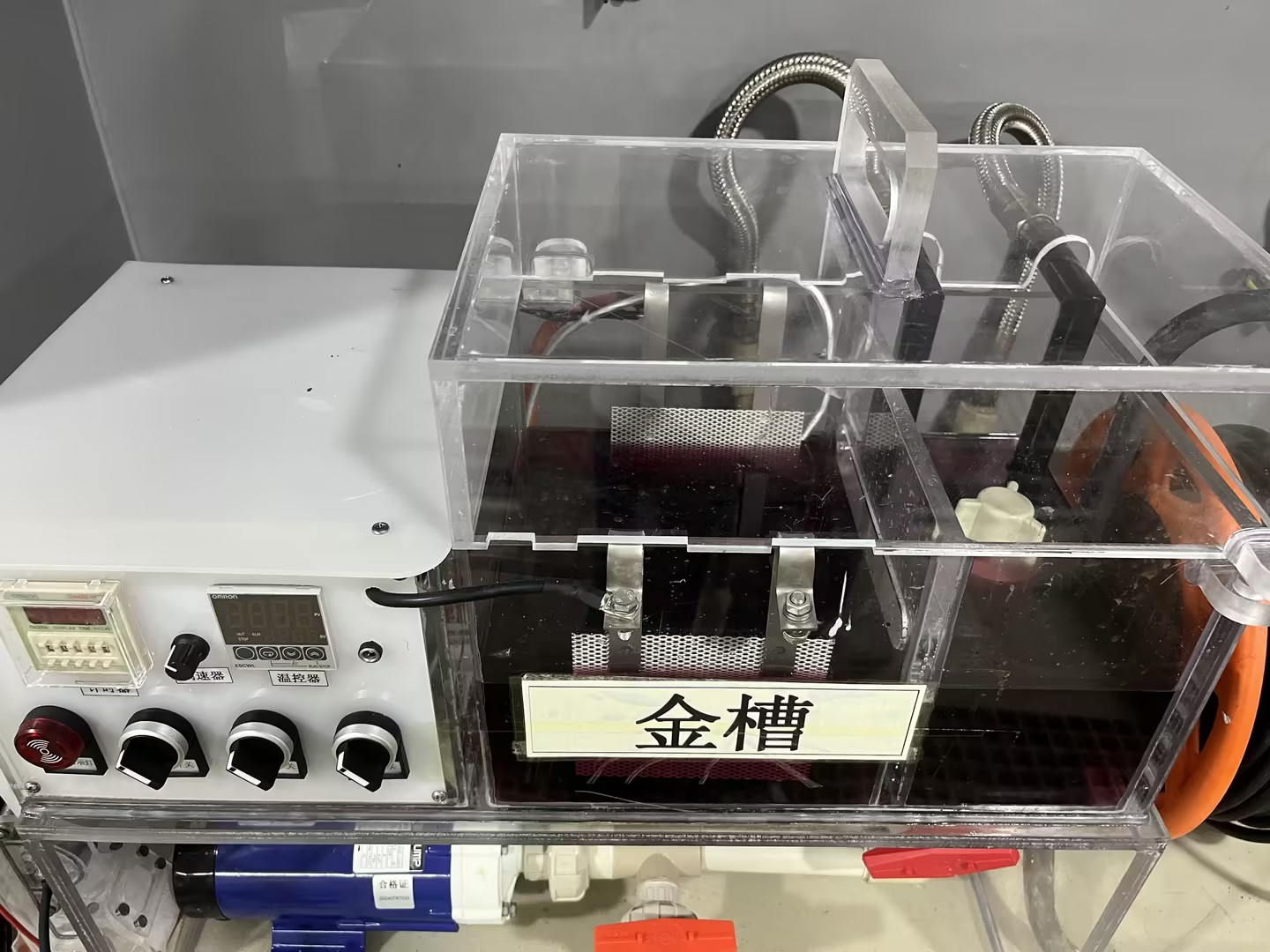

1、弘裕電鍍根據探針行業高精密性和特殊性電鍍要求,特開辟了針對探針鍍金的滾鍍BGA專用生產線,致力于解決探針行業的電鍍需求和難題。
2、配備完善的精密探針專用的精密滾筒設備,防止電鍍過程中造成數量損耗,可實現更精密的探針電鍍:

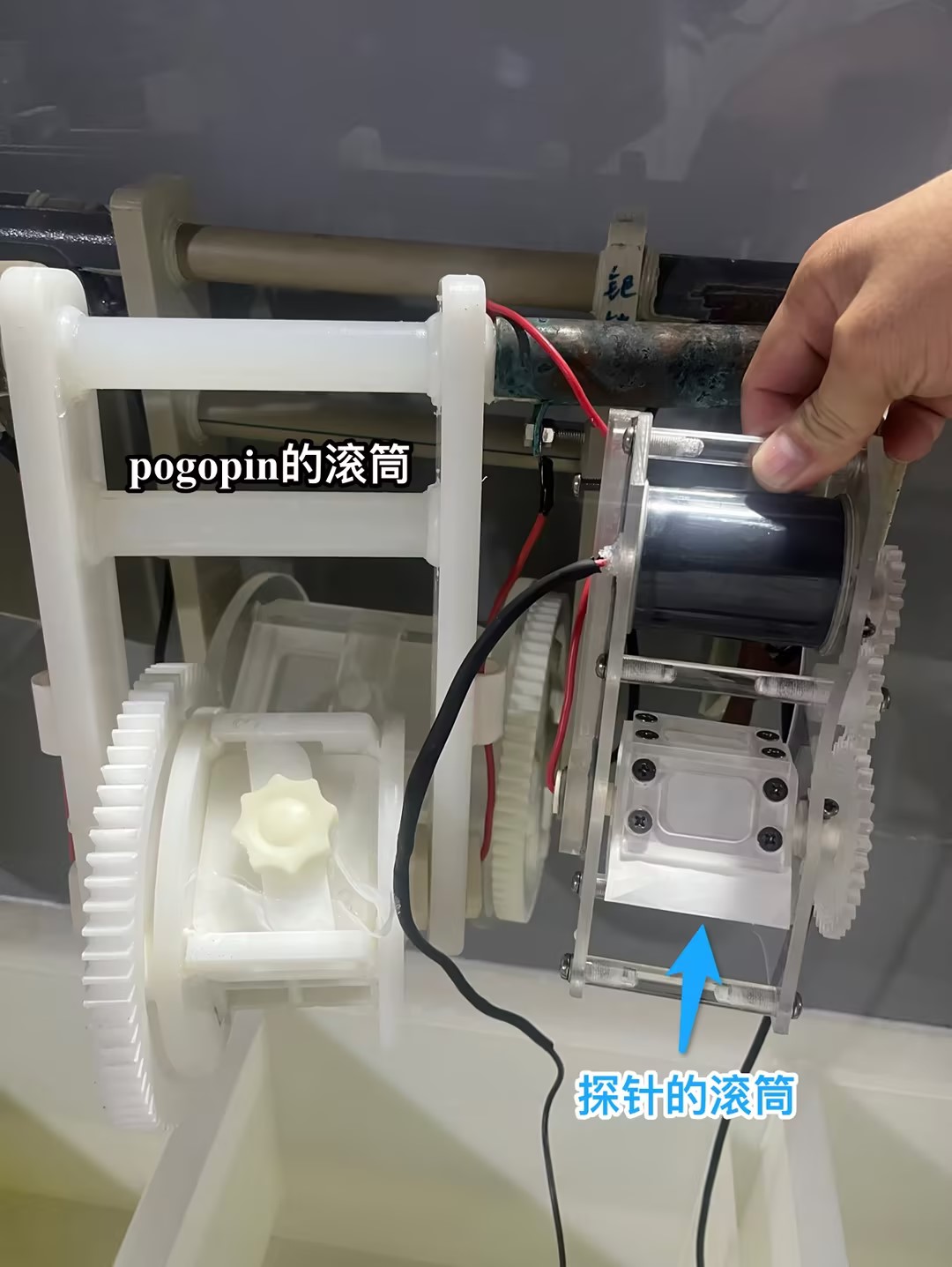

①探針的滾筒更小到50mm,pogopin是200-300mm長,探針的紗網更密到400目,pogopin紗網是80目。探針的滾鍍槽小到5L,pogopin滾鍍槽是30-300L。
②產品尺寸要求:外徑小到0.10mm、長度短到1.1mm和產品表面積小到1.17mm2可滾鍍。管口窄到0.16mm、管深1:8可鍍。

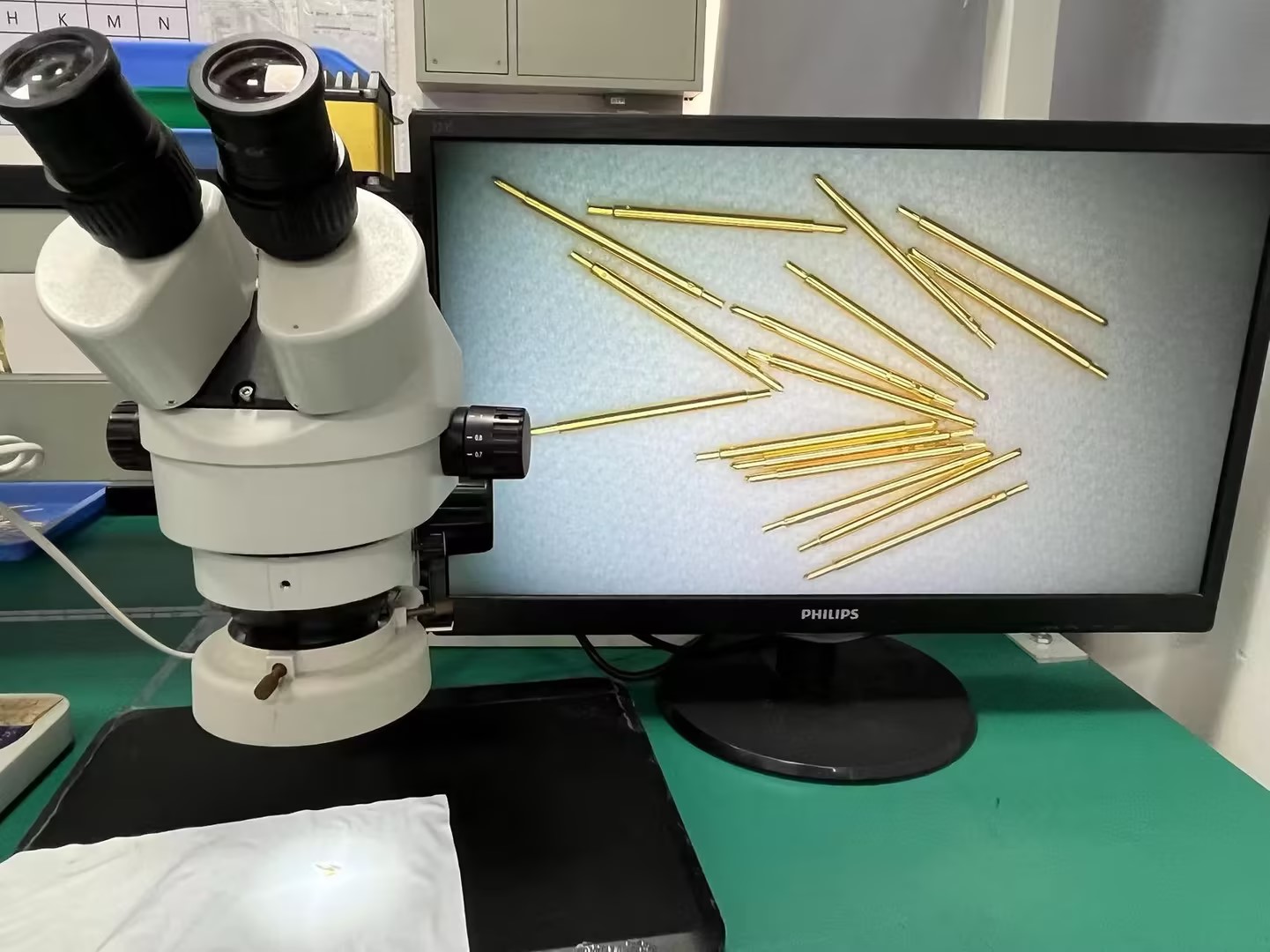

3、配備了專用的電子天平進行重量的計量,配備顯微鏡和放大鏡對產品進行檢查。
弘裕電鍍技術優勢
1、弘裕電鍍自成立以來專注對銅基和鐵基材料的精密電子件的滾鍍加工,因此在精密探針的表面處理具備良好的技術基礎和充分條件。
2、鍍層豐富鍍種齊全:可實現鈀/銀/金/鉑/鈀鎳/銅錫鋅等鍍層搭配電鍍,多鍍種,最高可10層復合電鍍。
3、鍍金厚度高,電鍍金可達到鍍金厚度25μm(1000μ)。
4、有生產IC探針這一類精細產品類似產品(手機內置彈簧鍍高邁金,醫療美容微針)的生產經驗和技術積累,有相關行業客戶合作電鍍加工案例。
